自主三维测绘如何运作？

安装在无人机上的Artec Jet三维扫描仪。

让我们先概述一下传统的场景采集方式。地面激光扫描（TLS）是一种成熟的测量技术，需将扫描仪放置在三脚架上，采集从该位置可见的一切，然后亲自移至场景中的另一位置并重复此过程。每次扫描都会生成高度精确的点云，但将它们拼接在一起需要时间——而对于大型复杂空间而言，可能需要进行多次架设。

在精度至上的场景中，TLS仍然是绝佳选择。但当涉及速度、灵活性，以及在难以进入或过于庞大而无法从固定位置高效覆盖的环境中作业时，该技术就显现出其局限性。

三维测绘则截然不同，其核心在于灵活性。移动式激光雷达测绘系统无需从固定位置扫描，而是在穿越环境的同时进行采集。其关键支撑技术名为SLAM，即同步定位与建图（Simultaneous Localization and Mapping）——它能让扫描仪实时追踪自身的位置和朝向，在操作员步行、驾车或飞行穿越空间时构建出连贯的三维地图。

激光雷达（LiDAR，光探测与测距）：激光雷达发射快速的激光脉冲，并测量每个脉冲反弹回来所需的时间，从而计算出与周围表面的距离。数以百万计的此类测量数据汇集在一起，形成环境的详细三维点云。

SLAM（同步定位与建图）：SLAM算法让扫描仪能够在建图的同时追踪位置。该技术持续比对扫描数据，匹配重叠的几何特征，以计算您的设备移动了多远，而无需任何地理配准或卫星定位数据。

IMU（惯性测量单元）：一种实时追踪加速度和旋转的运动传感器。IMU可弥补激光雷达扫描之间的数据间隙，保持位置追踪的平滑与稳定，尤其是在快速移动或几何特征稀少的时刻。

GPS/GNSS：基于卫星的定位技术，为扫描数据赋予真实世界坐标。单独使用时，标准GPS的精度仅为数米，因此在专业应用中通常需要搭配校正技术使用。您可能还会遇到缩写"GNSS"。它泛指各类卫星定位技术——GPS只是其中一种具体类型！

RTK（实时动态定位）：一种GPS增强技术，利用固定基站或校正网络实时实现厘米级定位精度。正是RTK将卫星数据从"大概知道在哪里"提升到了"精确知道具体位置"。

地面控制点（GCP）：预先测量好的参考标记，放置在扫描区域内。在采集过程中或之后将您的点云对齐到这些已知位置，可提供独立的精度校验，并提升整体的地理配准精度。

地理配准：将扫描数据与真实世界坐标系（纬度、经度和高程）绑定的过程。没有地理配准，扫描数据在几何上是精确的，但实际上在空间中处于无坐标参照的"悬浮"状态。有了它，数据便可叠加到地图上、与CAD模型集成，或与先前的测量结果进行比对。

静态地面激光扫描成熟且精确，但它带有固有的局限性，而移动式SLAM扫描正是为克服这些局限而专门打造的。最明显的优势在于速度。静态扫描仪在每个位置都需要放置、调平，并静置采集——对于一栋建筑而言，这可能意味着数十次单独扫描和一整天的工作量。而SLAM激光雷达扫描仪只需一次连续的穿行即可采集同一空间，往往不到一小时即可完成。

考虑到现场作业条件，这种速度优势还会进一步放大。基于三脚架的扫描系统需要稳定、平坦的地面以及无遮挡的视线。在开阔的仓库中，这通常不成问题，但在狭窄的矿井巷道或杂乱的工业现场，这类条件往往难以满足。而移动式系统无论是手持式、背负式，还是搭载于无人机上，都能轻松抵达三脚架无法部署的区域，使地下空间和多层建筑的扫描采集成为常规作业。

工作流程本身也更具容错性。每次重新定位静态扫描仪时，都可能出现架设错误、遗漏重叠或配准误差，而这些问题往往只有在后期处理时才会浮现。借助移动测绘，SLAM持续处理配准，同时实时点云预览让操作员能够核实覆盖情况。数据缺失在现场即可发现，这意味着无需返场补测——这在现场准入受限时尤为关键。

所有这些都有助于降低项目成本。在要求极致单点精度的场景中，静态激光雷达仍保有明显优势，但对于大多数大规模应用而言，移动式SLAM测绘能以更短的时间交付可用的成果。

您所能达到的空中自主程度，也取决于您选择部署哪种测绘解决方案。将扫描仪挂载于无人机并手动飞行是一种经济高效但风险较高的方法（若没有额外的引导，无人机可能会坠毁）。借助Artec Jet和Artec Twins等组合式硬件解决方案，您可以激活避障功能和智能SLAM算法，引导搭载设备的无人机进行超视距飞行，并协助其自主返航。

建筑、工程与施工（AEC）

当竣工结构与设计结构不一致时，建筑项目便会遇到问题。传统上，验证这一点意味着人工测量、使用卷尺以及反复的现场走访——这一过程缓慢、易出错，一旦出现偏差，代价更是高昂。

借助 Artec 三维扫描，可以更快地发现并纠正错误。手持移动 SLAM 扫描仪穿行于施工中的建筑，您便能获得一份完整、可测量的三维记录，精确反映现场的一切，包括墙体、钢结构和机械系统。这份记录可直接与原始设计进行比对，以识别冲突之处。

在翻新改造中，同样的方法可以反过来运用。扫描现有建筑可生成精确的竣工模型。随后便能够基于实际存在的状况进行设计，而非依赖过时的图纸。将建筑数字化也是让各方利益相关者及时了解进展的绝佳方式——而对于具有历史价值的建筑，还可将其保存下来，留给后代。

采矿业（地下与地上）

地下矿井对任何测量技术而言都是最具挑战性的环境之一。那里往往没有自然光、温度极端，且人员进入可能面临危险。在没有 GPS 测绘信号的情况下，也无法对人员、物体和资产进行地理定位——或放飞依赖 GPS 的无人机进行检查。

而基于 SLAM 的激光雷达扫描正是专为此类条件而设计的。将 Artec Jet 安装在无人机上，可自主飞入对作业人员而言过于不稳定或无法进入的竖井和采场，一边飞行一边测绘几何结构，并带回密集的三维点云。对于可进入的区域，手持或背包安装方式可让您穿行于隧道和选矿厂，在一次连续的作业中采集所需的全部数据。

像 Artec Jet 这样的自主测绘设备可部署用于地下测绘。

这种方法的应用并不局限于矿井巷道。对矿料堆进行数字化扫描，即可精确计算其体积，无需再依赖估算。扫描隧道断面，可以将实际数据与开挖设计进行对比。还可以对同一巷道进行重复扫描，以毫米级精度追踪地面位移，及时预警潜在的结构变化。现场监测是一个涵盖广泛应用场景的领域，而 Artec 3D 扫描技术已在这一领域得到验证，未来仍有广阔的增长空间。

公共安全

在应对公共安全事件时，在现场遭到改动或清理之前将其准确记录下来至关重要。这可能是为了应急规划或调查，但关键在于不破坏任何证据。Artec Jet 可带入此类环境，采集诸如车辆位置、残骸或结构损坏等空间证据。

在建筑物倒塌或洪水之后，三维扫描同样非常适合用于损害评估。生成受影响区域的精确空间模型，对于规划安全路线、远程评估结构完整性以及协调救援工作都十分重要。若数据带有地理参考，还可叠加到地图上——并与处理同一事件的所有人员共享。

国防

军事和安全行动往往需要快速、准确地测绘陌生环境，同时不让人员承受不必要的风险。GPS 信号可能遭到干扰或无法使用，照明条件可能很差甚至完全没有，而所涉及的空间，如隧道、掩体和受损建筑，往往过于狭窄或危险，无法进行人工勘测。

基于 SLAM 的移动扫描直接应对了所有这些限制。由于该技术利用环境的几何结构而非卫星信号来跟踪自身位置，因此无需任何外部基础设施即可在 GPS 信号缺失的环境中工作。激光雷达的主动激光感测意味着完全黑暗对数据质量毫无影响。而且由于扫描仪可安装在无人机或地面机器人上，它能够自主进入并测绘空间，无需任何人亲身进入即可收集详细的三维情报。

由此获得的数据具有即时的战术和规划价值。建筑物或隧道网络的三维模型可提供对环境精确的空间理解。随着时间推移，对同一地点的重复扫描可揭示那些在卫星影像中或步行时可能无法察觉的变化。扫描可带来与民用施工领域同样的竣工记录与监测优势，并将其应用于前沿作战环境——在这些环境中，速度和精度至关重要。

工厂规划

制造工厂内部环境复杂，设备布局紧凑、空间层次交错：机器固定在地面上方，管道纵横分布于头顶，电气线槽穿过墙体，而设备的实际布局可能早已与纸面图纸不一致。无论是规划新的生产线、重新布置设备，还是对现有厂房进行改造，首先面临的挑战都是：准确掌握现场已有的设施，以及它们各自的实际位置。

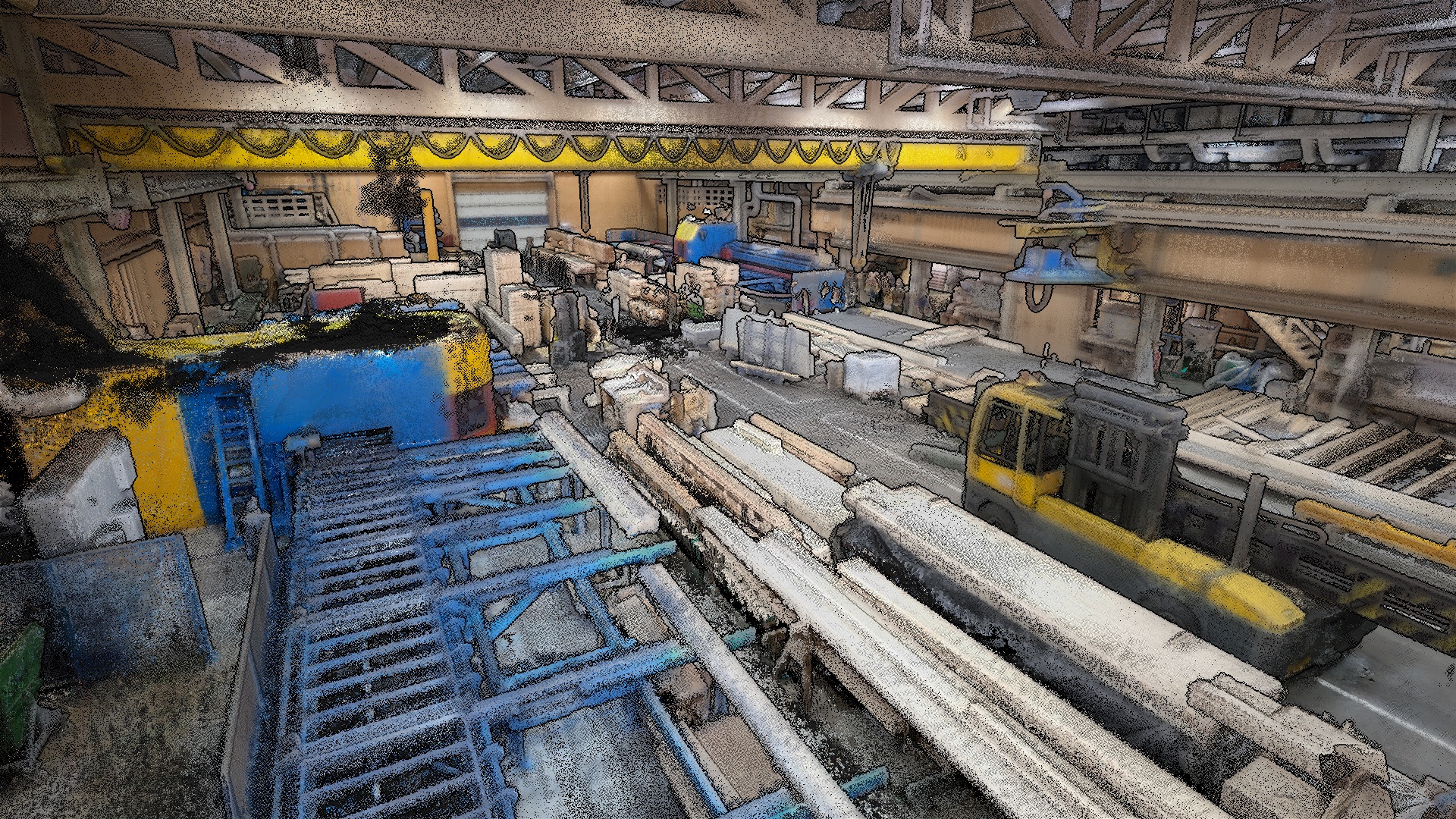

使用 Artec Jet 在几分钟内以全彩采集的仓库。

三维扫描通过采集设施当前的全貌解决了这一问题。手持移动 SLAM 扫描仪穿行其中，您便能生成一个完整、尺寸精确的空间模型。该模型成为规划的基础。工程师可以在任何实体作业开始之前，以数字化方式设计新布局、规划管道走向并检查净空。

对于大型工厂，扫描仪可覆盖不同尺度。移动式激光雷达扫描仪测绘整体建筑结构和平面布局，而手持式结构光扫描仪则以亚毫米级的细节采集单个机器和零部件。最终结果是：在安装、搬迁或改造过程中减少意外情况——同时为未来规划留下设施的数字记录。

地理空间测绘

对大面积室外区域进行勘测和测绘，传统方法缓慢且耗时。常规方法涉及逐点采集测量数据，虽能产生精确结果，但耗时较长，且输出通常较为稀疏，因此数据足以定义关键特征，却不足以详尽捕捉完整表面。

移动激光雷达扫描从根本上改变了地理空间数据采集的成本效益。安装在背包、车辆或无人机上的扫描仪，随着操作员穿行于环境中每秒采集数百万个点，在此过程中生成密集的三维点云。

对于道路、铁路和管道测绘，车载扫描仪可以正常行驶速度采集长达数公里的线性资产，RTK 定位可提供精确到几厘米的真实世界坐标。对于现场勘测，背包或手持式配置可覆盖开阔地面，并可无缝过渡到 GPS 信号中断的建筑物或构筑物内部，SLAM 全程保持定位精度。无人机载扫描则增添了空中视角，适用于料堆体积、土方工程以及徒步难以穿越的地形。

总之，无论何种地形，您都能找到相应的解决方案。自主三维测绘非常适合采集此类大型环境。像 Artec Twins 这样的平台不断改进，正让处理、可视化以及提升所得数据集精度的工作变得愈发轻松。
